Fernsteuerung

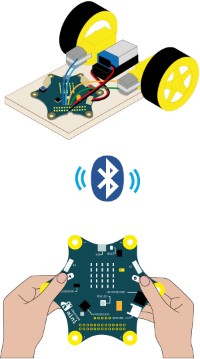

Da Calliope minis über Bluetooth miteinander kommunizieren können, kann ein zweiter Controller als Fernsteuerung dienen: Einer steuert die Motoren, der zweite gibt die Befehle.

Zum Einrichten der Funkverbindung zwischen den beiden Mikrocontrollern  dient der Befehlsblock links. Die Calliopes müssen der gleichen "Gruppe" zugeordnet sein. "7" ist die höchstmögliche Übertragungsstärke. Sind beide Mikrocontroller so programmiert, verbinden sie sich bei jedem Einschalten selbstständig.

In Analogie zur Handsteuerung im Kapitel "Mobil mit Calliope" werden die Steuerbefehle über das Drücken der Tasten "A" und "B"  generiert:Taste "A" erzeugt eine "0", Taste "B" eine "1" und das gleichzeitige Niederdrücken beider Tasten  eine "2". Links der dazugehörige Code.

Wenn diese Zahlen vom zweiten Controller empfangen werden, soll er bei "0" den einen, bei "1" den zweiten Motor starten. Um das Fahrzeug zum Stand zu bringen, muss durch gleichzeitges Drücken beider Tasten eine "2" übermittelt werden.

Wie das Fahrzeug gesteuert werden kann, zeigt einBlick auf die Programmierung des Controllers am Fahrzeug. Der Code zeigt, dass der jeweilige Motor beim Empfang einer "0" oder "1" eine halbe Sekunde angehalten ehe er gestartet wird.

Das bedeutet, wenn beide Motoren an sind, werden sie bei jedem Tastendruck kurz gestoppt. Das bewirkt beim Fahrzeug eine Richtungskorrektur nach links oder rechts. Durch mehrfaches Drücken einer Taste werden so Kurvenfahrten möglich.

Nicht vergessen: Zusätzlich zu dem rechts abgebildeten Code muss - wie oben - für die Bluetooth-Funkverbindung  "Gruppe" und "Übertragungsstärke" gesetzt werden.











Die Programmteile liegen auf der Programmieroberfläche unverbunden über- unter- oder nebeneinander.



Vermutlich stellt diese Programmerung für Grundschülerinnen und Grundschüler eine erhebliche Herausforderung dar. Für Lehrkräfte mag aber eine weitere Steuerungsoption durch Einbinden des eingebauten Lagesensors von Interesse sein, der Kippbewegungen "spüren" kann. Mit einer passenden Programmierung kann das Fahrzeug durch Kippen des Controllers nach vorn beschleunigt und mit der Gegenbewegung abgebremst werden. Durch Kippen nach links oder rechts werden Kurvenfahrten möglich.

Rückwärtsfahren geht leider nicht, weil die Ausstattung des Calliope das Umpolen von zwei Motoren nicht zulässt.

Programmcode und weitere Details für diese und die erstgenannte Variante finden sich zusammengefasst in einer Handreichung, die hier heruntergeladen werden kann.
